Rodina systémů constructiv PON

constructiv pon

constructiv pon

constructiv PON – patří do rodiny systémů  na principu magnetického spojení spojky a profilu.

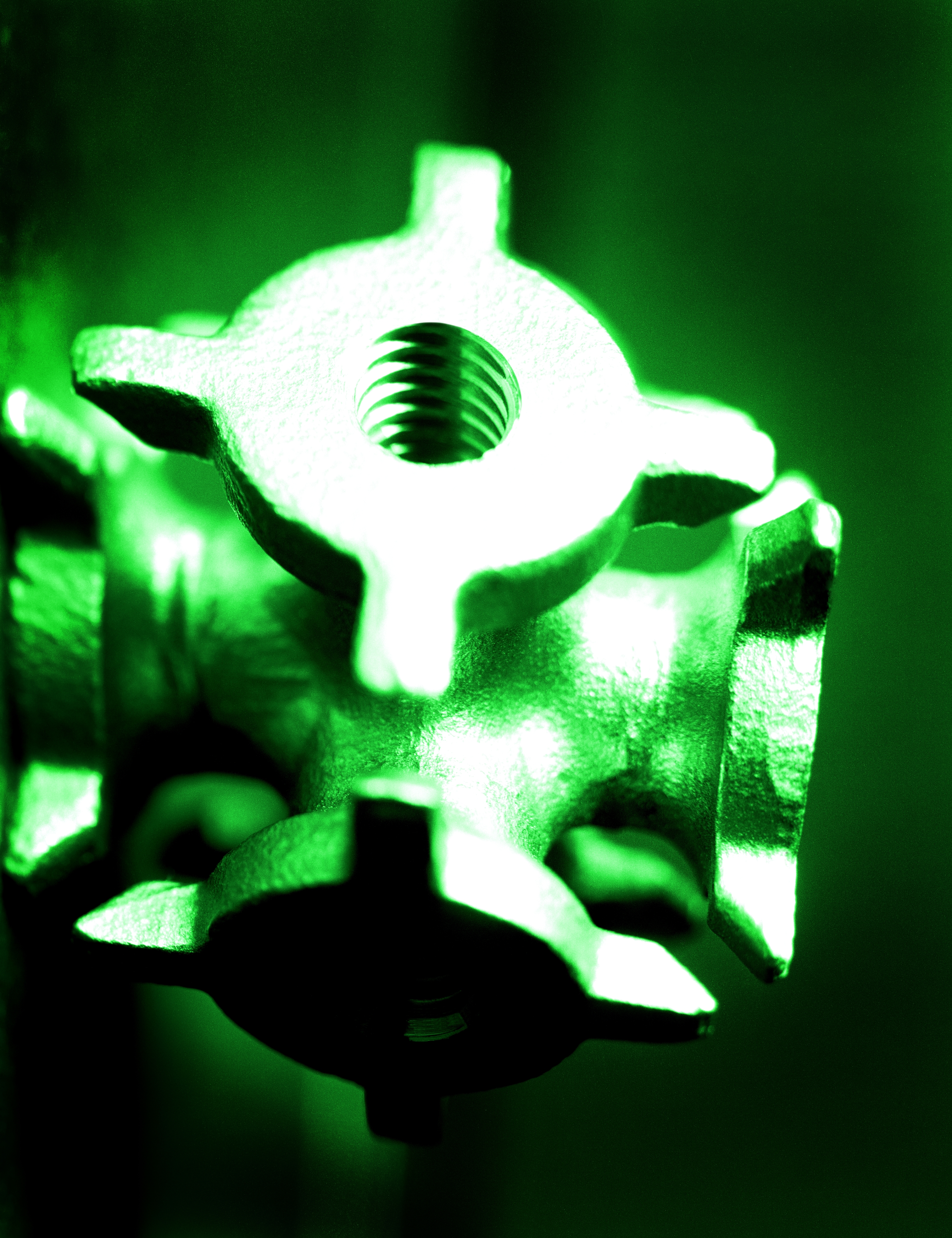

Spojky jsou odlitky z galvanizované oceli, profily jsou ze zvláštní pružné hliníkové slitiny.
Tím je dána vysoká ohebnost profilu a zároveň nízká hmotnost prvků.

Montáž sestav ze spojek a prutů lze provádět bez nářadí, stejně tak i diagonální ztužidla lze přichytit vůči spojkám systému bez použití nářadí. Malý objem pro přepravu a skladování prvků pro skladbu monumentálních sestav, velmi rychlá montáž a velký účinek futuristického designu, jsou atributy moderní a inteligentní konstrukce. Její proměnlivá tvář v závislosti na volbě výplňového materiálu dle fantazie designera je důvodem, proč zvolit tento systém jako vhodný fundus realizační firmy v oboru komerčního výstavnictví i realizátory instalací v oblasti kultury a veřejného prostoru.

PON brožura DE/EN PDF


Ukázky užití

Constructiv PON

pon
Technická dokumentace PDF

Vlastnosti

  • ortogonální půdorysné sestavy
  • vysoce stabilní při rozponu až 12m při minimální hmotnosti

Využití

  • Veletrh a výstavy, display aplikace, vybavení obchodů
Rozměry

  • Spojka 34×34×34mm
  • trubkové profily D 20mm
  • diagonální ztužidla D 3mm

Souřadnicové systémy

  • A1, 200, A980

Constructiv PON 7,5

pon 7.5

Vlastnosti

  • Paralleloid – zkosená orientace celé sestavy 7,5°vůči ose
  • Zkosení umožňují speciální spojky, výsledným efektem jsou šikmé, vysoce stabilní kompozice.

Využití

  • veletrhy, display aplikace, muzea, vybavení obchodů
Rozměry

  • spojka 34/37×34×34mm
  • trubka D 20mm

Souřadnicové systémy

  • A1, 200, A980

Constructiv PON Rund

pon rund

Vlastnosti

  • Lichoběžníková orientace spojky vytváří zvlněné formy a kruhy průměru až 10m, výsledným efektem mohou být válcové struktury, velmi efektní v kombinaci s textilními povrchy eventuelně barevným nasvícením.

Využití

  • veletrhy, display aplikace, muzea, vybavení obchodů
Rozměry

  • spojka 34/40×34×34mm
  • trubka D 20mm
  • diagonální ztužidla D 3mm

Souřadnicové systémy

  • A1, 200, A980

Constructiv PON Sino

pon sino

Vlastnosti

  • Díky vysoké pružnosti profilu trubky může být dosaženo volných amorfních tvarů a sochařských struktur. Opět velmi efektní v kombinaci s textilními povrchy eventuelně barevným nasvícením.

Využití

  • veletrhy, display aplikace, muzea, vybavení obchodů
Rozměry

  • spojka 34× 34×34mm
  • trubka D 20mm
  • diagonální ztužidla D 3mm

Souřadnicové systémy

  • A1, 200, A980

Ukázky užití

Constructiv PON Flex

pon flex

Vlastnosti

  • spojka je vybavená flexi koncovkami, které dovolí vytvořit struktury volných úhlů, například fasády, atd.

Využití

  • veletrhy, display aplikace, muzea, instalace ve volném protoru
Rozměry

  • FlexMount D 20mm, h 20mm

Souřadnicové systémy

  • A1, 200, A980

Constructiv PON Office

pon office

Vlastnosti

  • Subtilní architektonický systém pro vytváření na budově nezávislých prostor, kubusů, příček nebo nábytkových sestav.
  • Systém má celou škálu specifických doplňků pro vybavení kanceláří – police, akustické prvky, atd.

Využití

  • kancelář, nábytek
Rozměry

  • Spojka 27/34×27/34×34mm
  • trubka D20mm
  • úhlopříčný D3

Souřadnicové systémy

  • A1, 200, A980, A700
